选用指南 当前位置:首页 > 选用指南 >
      根据JB5513-91标准,SWC-I和SWC型万向轴按下列方法选型。其它型号万向轴的选择请用户向金宝搏app最新下载 咨询并共同商定。
      1、万向轴应根据载荷特性、计算转矩、轴承寿命及工作转速选用。
      2、计算转矩由式(1)、式(2)或式(1)、式(3)求出:
      Tc=KT............................(1)
                         Pw                                                                Ph
      T=9550                                .........(2 )或T=7024                    ...........(3)
                         n                                                                   n
      式中:Tc- 计算转矩,N·m   T- 理论转矩,N·m   Pw- 驱动功率,kW   Ph-驱动功率,hp    n-工作转速,r/min;  K-工作情况系数,见下表1
      表1 工作情况系数K
负荷性质 使用万向轴的设备名称 K
轻冲击负荷  发电机 离心泵 通风机 木工机床 造纸机 皮带运输机 1.1~1.3
中冲击负荷  压缩机(多缸) 活塞泵(多缸) 小型型钢轧机 连续线材轧机 输送机主传动 1.3~1.8
重冲击负荷  船舶驱动 运输辊道 连续管轧机 连续工作辊道 中型型钢轧机 压缩机(单缸)
活塞泵(单缸) 搅拌机 压力机 矫直机 起重机主传动 球磨机
2~3
特重冲击负荷  起重机辅助传动 破碎机 可逆工作辊道 卷取机 破鳞机 初轧机 3~5
极重冲击负荷  轧机送料辊道 厚板剪切机 6~15

      3、一般情况下按所传递转矩和轴承寿命选择万向轴,也可根据机械设备具体使用要求,只校核扭转强度或轴承寿命中的一项。
      3.1 强度校核
      按式(4)进行强度校核
      Tc≤Tn或Tc≤Tf 或Tc≤Tp..........................(4)
      式中:
      Tc- 计算转矩,N·m ;
      Tn- 公称转矩,即在给定条件—联轴器转速n≈10r/min,轴线折角β=3o以及轴承寿命  LN=5000小时,负荷平稳情况下的理论计算数值,N·m ;
      Tf-  在交变负荷下按疲劳强度所允许的转矩,N·m ;
      Tp- 在脉动负荷下按疲劳强度所允许的转矩,N·m ;Tp=1.45T
      3.2轴承寿命校核
      按式(5)进行轴承寿命校核。
                           KL
      LN=   -------------------   ×1010≥Lmin.......................(5)
                  K1nβTf10/3
      式中:
      LN-使用寿命,小时;
      n-工作转速,r/min;
      β-工作时聊周期节点处的轴线折角,(o)
      Tf=疲劳转矩,kN·m ; K1-原动机系数;
      电动机:K1=1 柴油机:K1=1.2;
      KL - 轴承容量系数,见表2;Lmin-轴承小寿命,小时。
      表2 轴承容量系数 KL
型号 KL 型号 KL 型号 KL
SWC-158 0.022×10-5 SWC160 0.14 SWC440 3010
SWC-165 0.012×10-4 SWC180 0.66 SWC490 8.58×103
SWC-175 0.058×10-4 SWC200 1.40 SWC550 23.68×103
SWC-190 0.048×10-3 SWC225 1.99 SWC620 77.68×103
SWC-1100 0.026×10-3 SWC250 9.97
SWC-1120 0.026×10-2 SWC265 20.05
SWC-1150 2.65×10-2 SWC285 35.90
SWC-1180 0.56 SWC315 108
SWC-1200 1.03 SWC350 370
SWC-1225 1.89 SWC390 1010

      4、当联轴器在水平垂直面间同时存在轴线折角时,其合成轴线折角按式(6)计算:
      tgβ=  .......................(6)
      式中:
      β-合成轴线折角(o)  β1-水平面的轴线折角(o)  β2- 垂直面的轴线折角(o)
      5、万向联轴器除按转矩、寿命选择外,当回转直径小于(或等于)390mm时,还应按式(7)、式(8)校核大转速。
      nmax≤[nβ]........(7) nmax≤[nL]........(8)
      式中:
      nmax-大工作转速,r/min;

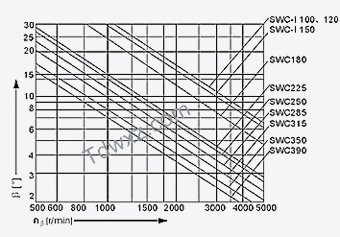

      [nβ]-与工作轴线折角有关的许用转速,见图6-1,r/min;

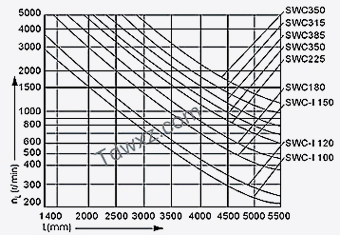

      [nL]-与工作长度有关的许用转速,见图6-2,r/min。
